在弧焊、点焊、激光焊接场景中，机器人线束同时承受弧光辐射、持续高温、金属飞溅、烟尘油污和强电磁干扰的多重破坏。现场最常见的现象是：普通机器人线束装机不到3个月，就出现外皮熔化、护套龟裂、屏蔽失效甚至芯线断裂，导致停机换线。

焊接机器人线束定制的核心，不是给普通高柔线束套一层"防火套管"了事，而是从材料耐温等级、分层防护结构、屏蔽完整性、按轴布线到工况模拟验证做系统设计。本文按"破坏源—选型—结构—布线—验证"主线展开，帮助设备工程师与采购一次打样通过。

一、焊接工况对线束的四大破坏源

定制方案必须先识别破坏源，否则选材与结构设计都是无的放矢：

▍高温烘烤：焊接电弧温度可达3000℃以上，辐射热与飞溅颗粒持续烘烤线束表面。焊枪附近与关节处的线束长期处于高温环境，普通PVC护套会迅速软化、增塑剂析出、加速老化开裂。

▍焊渣与飞溅：熔融金属颗粒温度多在1000–1500℃量级，溅落瞬间烧穿外皮；冷却硬化的焊渣随机器人往复运动变成"磨料"，持续磨损造成分层开裂。

▍烟尘与油污：焊接烟尘含金属氧化物与助焊剂残留，附着后既影响散热，也缓慢腐蚀绝缘层；油污与冷却液会让部分橡胶材料溶胀。

▍强电磁干扰：焊接电源大电流频繁通断产生强电磁场，编码器反馈、总线通信与传感器信号极易受扰，表现为定位漂移、通信丢帧、误报警停机。

二、耐高温选型：先定温度等级，再定材料

耐热选型的关键，是区分瞬时耐温与长期工作温度，并叠加高温下的载流量降额。

▍常用材料长期耐温参考：PVC为70–105℃，成本低，仅适用于控制柜内或基座段；PUR约90–125℃，耐磨耐油，适合大臂、基座等中温区；TPE/交联弹性体约105–125℃，柔性与回弹性好，适合高动态段；硅橡胶约180℃，柔软耐候，是靠近焊枪段护套的常用选择；FEP约200℃、PTFE约260℃，耐温与耐化学性最优，但成本高，弯曲柔韧性需通过结构设计补偿。

▍载流量降额：同一截面导体在高温环境与多根捆扎条件下，允许载流量明显下降。工程上应预留20%–30%余量，并按实际环境温度做降额修正，避免导体发热与外温叠加形成热失控。

▍连接器与附件：连接器塑壳选耐高温工程塑料，避免高温软化导致锁紧力衰减；密封圈优先氟橡胶（FKM），耐温与耐油兼顾；长期高温区域禁用普通尼龙扎带，改用耐高温尼龙或金属卡箍，否则脆化断裂后线束失去约束、甩动摩擦。

▍标准引用：ISO 6722是道路车辆60V/600V单芯电缆标准，温度等级从A（85℃）到H（250℃）共八级，适合作为"温度等级"的参照语言，不能直接作为机器人线束的验收依据；若按它表述耐温，200℃级应对应Class F。机器人本体线缆应参照现行团体标准T/SZRCA 003-2023《机器人本体电源线缆技术规范》和T/SZBX 143-2023《工业机器人本体用柔性电缆》；早期广泛引用的T/SZRCA 002-2022已废止，不宜再作为验收依据。试验方法层面通常引用GB/T 2951、GB/T 3048、GB/T 19666、GB/T 3956。

补充一点行业动态：2026年1月，《工业机器人用柔性电缆》团体标准审查会针对弧焊应用提出强化耐高温（约-30~120℃）要求，搬运类强调500万次拖链与100万次90°弯曲寿命，耐油按100℃×24h机油浸泡后抗拉强度保留率不低于70%考核——这些指标可作为当前定制方案的验收参考。

三、防焊渣与抗飞溅的分层结构设计

防焊渣不是把外皮加厚，而是让"烧不到、粘不住、磨不穿"三件事同时成立。

▍外层防护分层：内层保持柔性线芯与屏蔽结构完整；中层加耐高温编织层（玻璃纤维、陶瓷纤维或金属编织），承担隔热与抗烧穿；外层在飞溅最严重区域加金属软管或陶瓷纤维套管，并做端部封口与热缩收口，防止焊渣从缝隙钻入内部堆积。

▍走向与布局避让：线束走向避开焊枪正下方与飞溅直射路径，尽量利用臂体、护罩结构做遮挡；分支点和连接器根部是最薄弱位置，需额外加装防护套与应力释放结构，避免焊渣在同一点反复灼烧。

▍表面特性：外皮优先选低表面能、不易粘附熔渣的材质，焊渣冷却后容易脱落清理；避免发粘、易吸附烟尘的普通橡胶，否则焊渣长期堆积形成持续磨损源。

四、抗干扰设计：屏蔽层必须"活着"

焊接机器人线束中，动力线、焊接电源线、编码器线与通信线往往并行排布，干扰极强。定制时需做到三点：

▍分区走线：动力回路与信号回路分腔或分层布置，避免长距离平行耦合；交叉处尽量成90°。

▍双层屏蔽：编码器线与通信线采用铝箔+镀锡铜编织双层结构，编织覆盖率建议不低于85%（高要求场景95%以上），屏蔽层360°端接到连接器外壳并可靠接地。

▍屏蔽先防护：信号线必须经过飞溅区时，屏蔽层外侧必须再加独立防护套管。屏蔽层一旦被焊渣烧穿，抗干扰能力直接归零，且故障往往表现为"偶发丢帧"，排查成本极高。

五、J1–J6轴布线与固定规范

▍J1基座与J2–J3大臂：以防高温与焊渣为主，采用支架与金属卡箍固定，卡箍间距均匀，避免线束甩动与臂体摩擦。

▍J4–J5小臂与肘部：兼顾弯折与扭转，弯曲半径建议不小于线材外径的8倍（动态段按厂家规格书取值），并预留热胀冷缩与运动余量。

▍J6手腕与末端：弯曲半径最小、运动最剧烈，采用特柔（TR级）导体结构与高柔性护套，进出连接器处做双重应力释放。

▍标识与检修：标签用耐高温、耐油污材质，连接器朝向便于插拔检修；易损段做成可单独更换的分段式结构，降低后期维护成本。

六、定制前需要准备的技术资料

资料越完整，一次打样通过率越高。项目启动阶段建议同步提供：

▍机器人品牌与型号：发那科、安川、库卡、ABB、埃斯顿等，以及J1–J6各轴走线路径与运动包络图。

▍电气参数：动力线电压电流、焊接回路电流、编码器与通信总线类型（EtherCAT、Profinet）、芯数与截面积。

▍温度工况：焊枪附近实测或估算温度、连续工作时长、是否间歇性短时超温。

▍飞溅与介质条件：飞溅强度、是否接触切削液/润滑油/焊接烟尘、是否需定期高压清洗。

▍机械寿命要求：弯折与扭转次数目标、弯曲半径限制、拖链或外走线方式。

▍接口与连接器：原厂连接器型号或替代型号、针脚定义、是否需要与原厂线束对插互换。

▍数量与交期：样品数量、批量规模、模具预算与期望交付节奏。

周期参考：资料齐全时，常规焊接机器人线束打样约7–12天；涉及特殊耐温材料采购、金属软管复合结构或新开模具的项目，一般15天内交付样品，量产周期按结构与订单量评估。

七、测试验证：样品不能只做导通测试

焊接工况的线束必须靠工况模拟验证，建议按四层展开：

▍基础电气测试：导通、接触电阻、绝缘电阻、耐压、屏蔽层导通电阻与屏蔽覆盖率核查。

▍机械寿命测试：摆动弯曲与拖链试验（行业普遍按5D弯曲半径、百万次级循环作为门槛）、扭转试验（常见按±180°/m验证）、拉断力与压接拉力测试。

▍环境可靠性测试：高温老化（参考行业做法：135℃×168h后抗拉强度保留率不低于80%）、低温弯曲、耐油（IRM 903标准油70℃×24h，体积变化率控制在20%以内）、盐雾与阻燃（炭化高度不超过50mm）。

▍工况模拟与装机验证：抗飞溅模拟测试验证外皮与套管抗烧穿能力；连续72小时以上装机运行，观察外皮是否熔化、护套是否破损、通信是否丢帧。

特别提醒：顺序测试比单项测试更有说服力。先做高温老化与弯折扭转，再复测导通、绝缘电阻与屏蔽连续性，才能暴露"常温合格、热态失效"的隐患。测试通过后签样，再进入批量生产。

八、常见的5个失效误区

▍只看瞬时耐温，不看长期工作温度：标称"耐200℃"若指短时峰值，长期150℃烘烤仍会快速老化，必须核对长期温度等级与热老化数据。

▍只加套管，不改走向：套管挡不住热量累积，也不解决连接器段软化，走向避让比加套管更根本。

▍屏蔽层与防护层顺序颠倒：先套防护套管后做屏蔽端接，或屏蔽层裸露在飞溅区，都会导致屏蔽失效。

▍忽略连接器段的高温：线束中段做得再好，连接器塑壳软化、密封圈热老化失效，照样进烟尘与潮气造成接触不良。

▍用已废止标准做验收：方案书引用旧标准号，会在客户审核环节被直接退回，也影响出口项目的技术文件合规。

九、如何选择靠谱的焊接机器人线束定制厂家

重点考察六项能力：是否有弧焊、点焊等高温高污染工况线束的成熟配套案例和实测寿命数据；是否具备耐高温线材、防护套管、屏蔽结构的自主选型与结构设计能力，而非简单外购组装；是否熟悉现行机器人线缆团体标准与GB/T试验方法，能出具规范的测试报告；是否具备动态弯折、扭转、高温老化、抗飞溅等专项测试能力或稳定的第三方合作实验室；是否支持原厂连接器对插替代与分段可更换结构；物料是否可追溯、打样交期与异常响应是否及时。

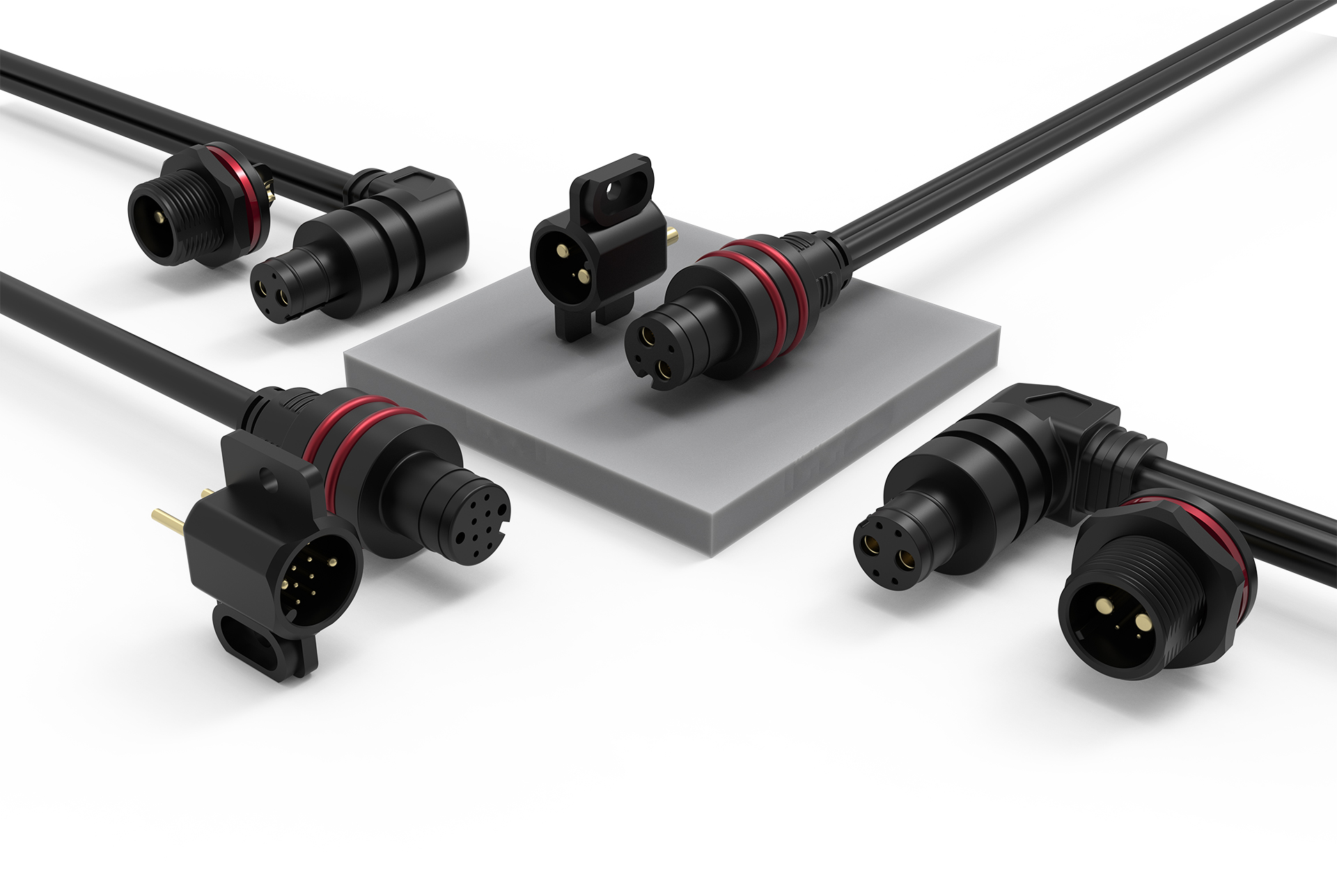

深圳市丰联达科技有限公司专注工业机器人线束定制多年，具备焊接机器人专用线束的结构设计、耐高温选材、屏蔽与应力释放优化、线束一体化加工能力，可依据现行机器人线缆团体标准与GB/T试验方法完成打样验证，支持来图来样定制、原厂接口替换与批量生产，适配各品牌焊接机器人的替换与配套需求。常规打样7–12天，复杂结构15天内交付样品。

十、常见问题FAQ

Q1：焊接机器人线束需要耐多少度？
没有统一数值，取决于线束与焊枪的距离。通常基座与远离热源段按90–125℃选型，靠近焊枪与手腕段按180–200℃体系（硅橡胶或氟塑料）选型，并核对长期工作温度而非瞬时峰值。

Q2：焊渣飞溅最有效的防护方式是什么？
三层组合：外层金属软管或陶瓷纤维套管抗烧穿+端部封口防钻入+走向避让飞溅直射区。单点加厚护套效果有限；普通线束加一层防火套管只能短期应急，不解决导热累积和连接器段软化。

Q3：弯曲寿命怎么定？怎么验收？
行业普遍以5D弯曲半径下百万次级动态弯曲、±180°/m扭转作为门槛；焊接工况叠加高温，应在高温老化后再复测，而不是只验收常温次数。

Q4：可以替代原厂线束吗？
多数机型可以。提供原厂连接器型号、针脚定义与走线长度，厂家按原接口做对插替代；涉及编码器等关键信号时，建议先单台装机验证再批量替换。手腕段损耗最快，推荐做成独立可更换分段，显著降低停机时间与换线成本。

Q5：打样需要提供哪些资料？周期多久？
核心是机器人型号与轴位走线图、电气参数、温度与飞溅工况、寿命要求、连接器型号与数量。资料齐全时常规打样7–12天，复杂结构约15天。
