LED显示屏线束选型需要考虑哪些关键参数？
发布时间：2026/07/15
线束选型不当是LED显示屏故障的常见根源。选型时至少要考虑以下七个关键参数：
1. 额定电压和电流。 这是最基础的。根据模组的工作电压（通常是5V或4.5V）和单块模组的最大功耗，换算出通过线束的电流。比如一块P10户外单色模组功耗约30W，5V下就是6A——那选型时线束必须能长期承载6A以上电流，且要有余量。一般建议按额定电流的1.5倍来选。
2. 线径（AWG或mm²）。 电流越大线越粗。粗略参考：5A以下18AWG（约0.8mm²），5-10A用16AWG（约1.3mm²），10A以上用14AWG以上。这只是参考，实际还要结合线束长度——越长电阻越大，线径要相应加粗。
3. 长度。 电源线越长电压降越大。如果末端模组因压降导致电压低于4.2V，就会出现亮度下降甚至闪烁。一般建议电源线长度控制在1米以内，超过1米要加大线径。

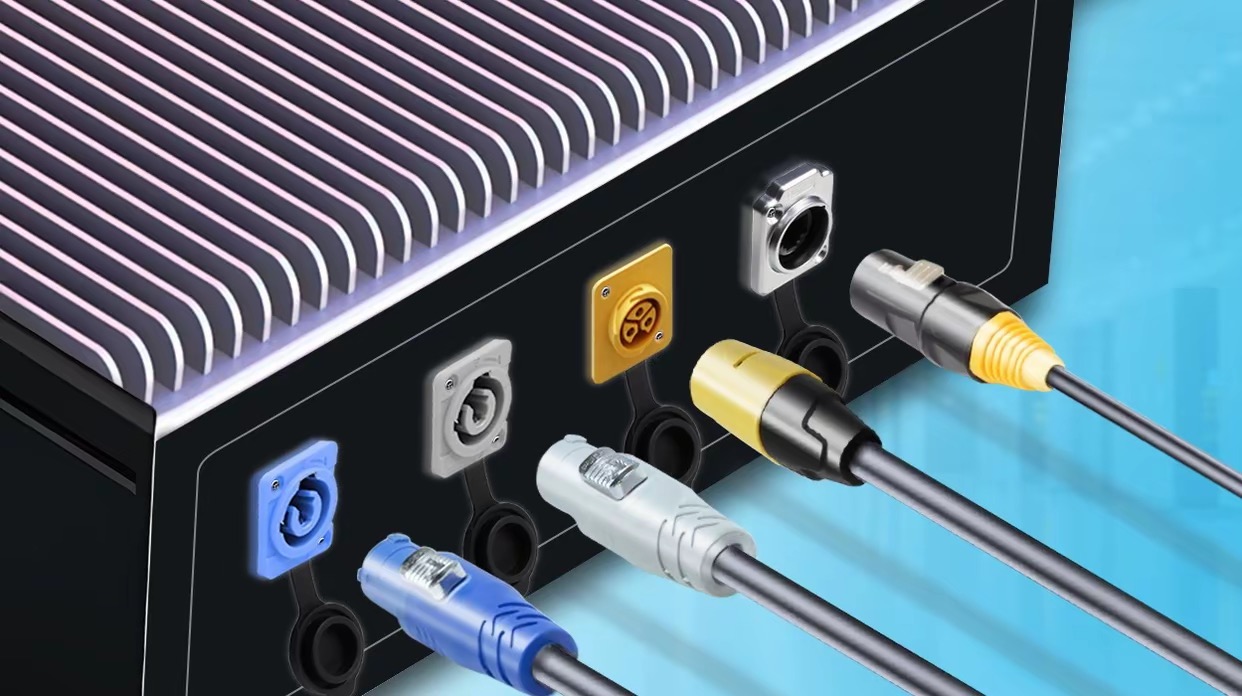

4. 连接器类型和Pin数。 电源端常见VH、XH系列端子，信号端常见PH系列排线座。必须和模组的接口严格匹配，差0.1mm都插不进去。
5. 工作温度。 模组点亮后本身会发热，加上环境温度。如果户外屏夏天箱体内部温度可能超过70℃，线束护套和绝缘材料必须能承受。一般要求耐温 -20℃至105℃。
6. 防水要求。 户外用IP65起，海边用IP67。室内屏一般不需要防水但要注意防潮。
7. 认证要求。 出口欧美需要UL/CE认证；有品质管理需求的客户可以要求供应商有ISO9001体系认证。
丰联达在产品规范中会明确标注每款线束的额定电压/电流、线径、认证信息，选型时直接对照参数表即可，减少试错成本。
