机器人线束定制，线长和分支位置看起来只是尺寸问题，实际会影响设备装配、关节运动和后期维护。线束过短，设备运动时容易受到拉扯；线束过长，可能与机械结构发生干涉；分支位置不合理，还会增加固定和装配难度。

对于机器人研发和设备制造企业来说，定制线束时不能只提供一个总长度，还需要结合实际安装路径、接口位置和运动范围确认尺寸。

一、机器人线束长度不能只按直线距离计算

机器人内部布线通常受到机身结构、关节位置、安装空间和运动轨迹的影响。两个连接点之间的直线距离，并不等于线束实际需要的长度。

确认线束长度时，需要结合实际走线路径测量，包括连接器出口、固定位置、弯折区域和线路转向位置。

对于固定安装的线路，应考虑安装余量和装配空间；对于会随关节运动的线路，还要检查机器人处于不同姿态时，线束是否会被拉紧、挤压或与其他部件摩擦。

线束长度定制的关键，是满足安装和运动要求，而不是单纯增加余量。 余量过少容易拉扯，过多又可能造成缠绕和干涉。

二、机器人线束分支位置应该怎么确定？

机器人内部可能存在多个电气连接点，一根线束需要分出不同支路，分别连接控制模块、驱动部件或其他设备接口。

分支位置如果设计不合理，容易出现支路长度不足、线束堆积或固定困难等情况。

设计分支结构时，建议明确以下信息：

• 主干线从哪里进入，具体经过哪些安装位置；

• 每个分支连接到哪个设备接口；

• 分支点到连接器端头的实际长度；

• 分支处是否需要固定、保护或特殊出线方向；

• 不同支路之间是否存在交叉、摩擦或运动干涉。

对于需要频繁运动的线束，分支位置尤其需要谨慎。分支点附近如果长期受到反复弯折或拉扯，可能增加局部应力，影响线束使用可靠性。

三、连接器位置与出线方向也要提前确认

线束尺寸确定后，还需要核对两端连接器的安装方向和接口位置。

相同长度的线束，如果连接器出线方向不同，实际安装效果可能完全不同。部分设备内部空间狭窄，连接器尾部还需要预留线缆弯曲空间。

定制时建议明确连接器型号、针位定义、插接方向、出线角度和安装空间。对于特殊接口，可以提供实物照片或样品，避免仅凭外观判断接口是否匹配。

如果连接器由客户指定，也应提前确认端子和线缆规格是否适配，减少后续加工修改。

四、机器人线束定制前，怎样减少尺寸错误？

比较实用的做法，是在正式加工前整理一份线束尺寸资料。

资料中应标注线束总长、各分支长度、分支起点、连接器型号、出线方向以及必要的固定位置。涉及运动的线路，还应补充运动范围、弯曲半径和安装状态。

对于结构比较复杂的机器人项目，可以先制作样品进行实际装配。检查关节运动过程中是否存在拉扯、缠绕和干涉，再确认最终尺寸。

样品确认后，建议固定图纸版本和关键尺寸，避免后续批量加工时出现不同版本混用。

五、丰联达线束与连接器定制服务

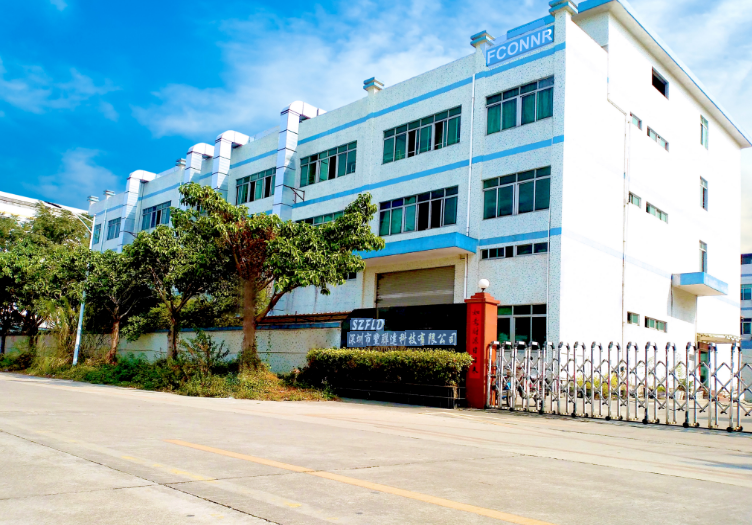

深圳市丰联达科技有限公司成立于2003年，主营线束与连接器的研发、生产、销售及定制服务。

针对机器人及自动化设备项目的线束定制需求，丰联达可根据客户提供的图纸、实物样品或指定物料，沟通线束结构、长度、分支配置及连接器配套要求。

如果目前只有初步设计图，也可以先提供接口位置、安装路径和使用需求，进一步确认加工资料。

机器人线束定制咨询： 可通过丰联达官网“自由定制”栏目提交图纸或样品，沟通具体加工方案。

六、机器人线束定制常见问题

问：机器人线束长度可以按照设备图纸直接加工吗？

可以先根据图纸评估，但需要确认尺寸标注基准、连接器出线位置和实际安装路径。涉及关节运动的线路，还应检查不同运动姿态下的长度余量。

问：机器人线束分支长度可以单独定制吗？

可以根据项目要求确认主干长度、分支数量、各支路长度和连接器配置，具体加工方式需结合线束结构评估。

问：没有完整图纸，只有机器人原装线束样品，可以定制吗？

可以先提供实物样品进行评估，再确认线长、分支位置、接线定义和连接器规格。具体加工前仍需要核对关键尺寸和技术要求。

机器人线束定制，线长、分支位置和连接器出线方向需要结合设备实际结构确认。尺寸设计合理，才能减少装配干涉和线路拉扯，也能降低后期修改成本。

丰联达提供线束与连接器定制服务。如有机器人线束来图加工、来样定制或连接器配套需求，可通过官网自由定制栏目提交资料，沟通具体方案。
