P2.5和P10显示屏的线束配置有区别吗？不同间距对线束有什么影响？
发布时间：2026/08/07

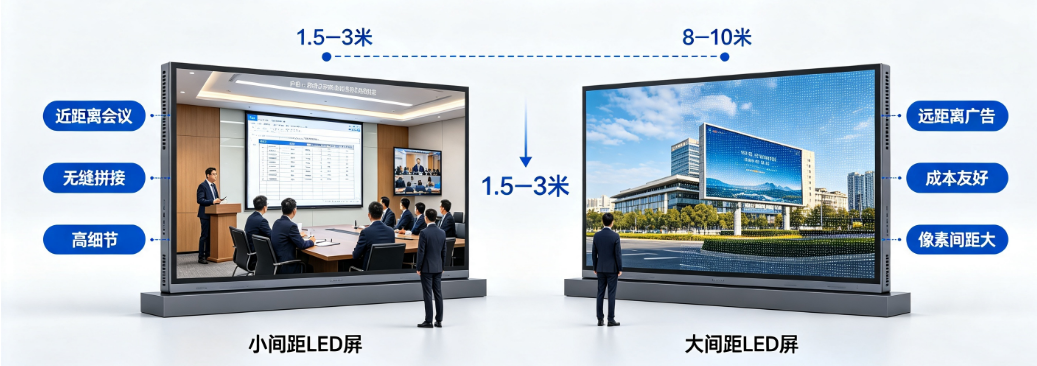

P2.5和P10虽然都是LED显示屏，但由于像素密度、功耗、箱体构造的差异，线束配置确实不同。
功耗不同，线径不同。 P10户外屏模组功耗高，单块模组可能30-50W；P2.5室内小间距屏功耗相对较低，每块模组约15-25W。这就意味着P10的电源线需要更粗的线径来承载更大的电流。同样是带4块模组的电源线，P10可能要用16AWG，P2.5也许18AWG就够了。
接口密度不同。 P2.5的模组小且密，一块箱体上可能有几十块模组，信号排线数量庞大，走线空间极其紧张。这对排线的细、软、薄提出了很高要求。而P10模组大、块数少，线束空间充裕，排线可以适当粗一些无所谓。
连接器选型不同。 小间距屏（P2.5以下）的模组电源接口越做越小，可能用微型连接器甚至板对板连接器替代传统线束。P10之类的常规屏用传统的VH、XH端子座即可。两者不通用。
信号线的要求有差异。 小间距屏的分辨率远高于常规屏，同一块显示面积下需要传输的数据量更大，排线的阻抗匹配和屏蔽要求更高。P10的信号频率相对低，普通排线就能胜任。
但是，并不是间距决定一切。 同等间距下室内和户外的要求又不一样：P10室内屏不需要防水，P10户外屏需要。所以选型时看的是"间距+安装环境+箱体结构+模组规格"四者的组合，不能只盯着间距这一个参数。
丰联达的工程师会根据客户的具体箱体方案出线束配套建议，不会简单地"P几就用某款线"。这也是专业线束厂和普通加工厂的区别——前者帮你设计，后者你给什么做什么。
