机器人线束屏蔽设计，不是简单"加一层铜网"，而是要同时处理屏蔽结构、端接方式、接地路径、布线间距和动态耐久的系统工程。编码器、传感器、工业以太网等信号线要挡住外部干扰侵入，电机动力线则要限制自身辐射外泄。只提高屏蔽覆盖率、忽略接头端接与接地路径，屏蔽层很可能只是摆设，甚至变成一根高效的干扰天线。

本文从干扰原理、屏蔽层选型、接地方法、动态验证到出厂验收，讲清工业机器人线束EMC屏蔽设计的完整链路，并给出可直接对照的参数与验收标准。

一、机器人线束的干扰源与受扰对象怎么分

1.机器人场景的主要干扰来源

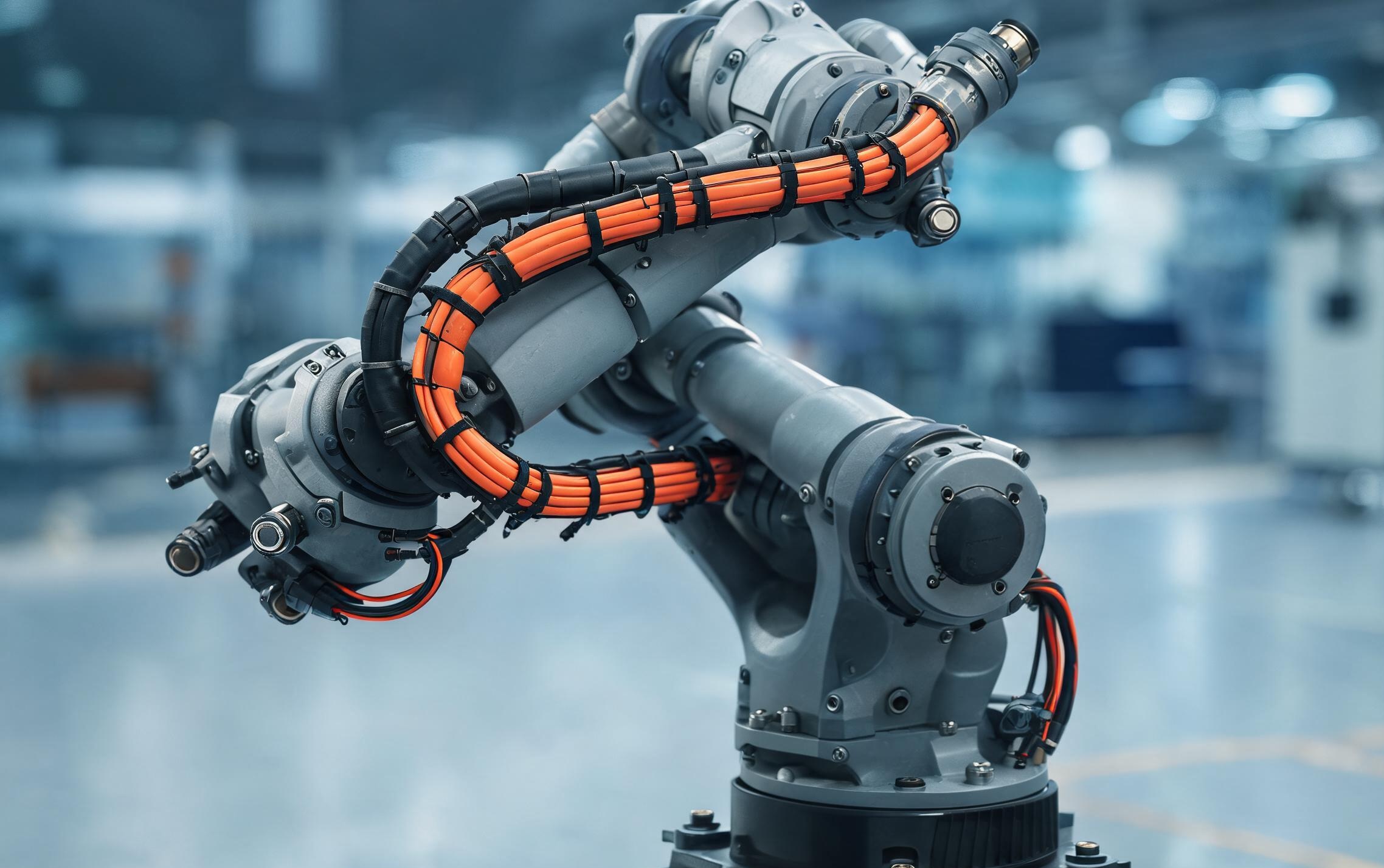

伺服驱动器、变频器、电机动力线以及继电器通断，是机器人系统内最主要的干扰源。机器人线束排布密集、运动频繁，动力线与信号线长距离平行靠近时，典型症状就是编码器计数异常、工业以太网通信丢包、传感器信号波动。焊接、切割等大功率设备周边的机器人，电磁环境更复杂，屏蔽设计要求相应提高。

常见耦合路径与抑制重点（对比维度：干扰源、耦合方式、典型表现、抑制重点）：

▍伺服驱动器/变频器：传导+辐射耦合；现场表现为通信丢包、驱动器误报警；抑制重点是动力线屏蔽+双端接地+分区布线

▍电机动力线：近场感应耦合；现场表现为编码器计数跳变；抑制重点是分槽布置/直角交叉/缩短平行段

▍继电器、电磁阀通断：瞬态传导；现场表现为传感器瞬时跳变；抑制重点是吸收回路+屏蔽层低阻抗泄放

▍焊接、切割设备：强辐射+地电位抬升；现场表现为整机通信中断；抑制重点是复合屏蔽+等电位接地

2.不同线束的屏蔽目的不同

信号线屏蔽主要解决"外部干扰进不来"，保护微弱的差分或编码信号；动力线屏蔽更多是"自身干扰别出去"，避免影响周边敏感设备。两者目的不同，不能用同一套结构随便套用，也不能指望屏蔽替代滤波电路与合理布线——屏蔽、滤波、接地、布线是四件事，缺一件都会漏。

二、机器人线束三种屏蔽结构怎么选

选型要同时看信号类型、干扰频段、运动工况、成本与外径限制。

1.编织屏蔽（动态线束主流） 镀锡铜丝编织层兼顾柔韧性、机械强度和端接便利性，是机器人动态线束最常用的方案。常规编织覆盖率≥85%，高要求场景可达90%以上，对中低频干扰抑制效果好。需要注意的是，弯折和扭转后编织角度与覆盖率会发生变化，屏蔽导通性能可能下降，必须按实际运动幅度做动态验证。

2.铝箔屏蔽（高频优先） 铝塑复合带屏蔽覆盖连续、重量轻，对高频干扰抑制效果好，适合工业以太网、高速总线等对高频与轻量化有要求的场景。但铝箔机械强度有限，反复弯折后容易断裂、起皱，通常需要配合引流线或外层编织层才能实现可靠的端接接地。

3.复合屏蔽（复杂工况） 铝箔+编织的双层复合结构，兼顾全频段覆盖与机械耐久性，屏蔽效能可达80~100dB，转移阻抗比单一屏蔽降低40%以上，常用于干扰环境复杂、动态要求高的敏感回路，如编码器、高精度传感器线束。代价是成本与线缆外径上升，并非所有信号线都需要复合结构。

选型对比（对比维度：屏蔽结构、覆盖率/密度、优势频段、柔韧性、成本、适用场景）：

▍编织屏蔽：覆盖率≥85%（高要求≥90%）；优势中低频；柔韧性优；成本中；适用机器人本体动态线束、拖链

▍铝箔屏蔽：近100%连续覆盖；优势高频；柔韧性差（需引流线）；成本低；适用工业以太网、高速总线、固定段

▍复合屏蔽：铝箔+编织双层；全频段覆盖；柔韧性良；成本高；适用编码器、高精度传感器、强干扰现场

标准参考：T/SZRCA 011—2025《人形机器人专用线缆规范》对屏蔽密度有明确要求——带铝塑复合带的复合屏蔽金属密度不小于60%，纯编织屏蔽密度不小于65%。选型与验收时以标准现行原文为准。

三、机器人线束屏蔽层怎么接地才真正有效

屏蔽层接地是屏蔽设计的核心，接地不良的屏蔽层不仅无效，还可能放大干扰。

1.端接原则：短而完整，360°环接 高频干扰下，过长的屏蔽引出线会显著增加阻抗，大幅降低屏蔽效果。条件允许时应采用屏蔽夹、EMC金属格兰头或带屏蔽环的连接器尾部结构，实现低阻抗、360°完整圆周端接，并确认连接器金属外壳与设备壳体可靠搭接。严禁用单根铜丝拧接接地——这种方式在高频下几乎没有屏蔽效果，是现场最常见也最致命的错误。

2.单端还是双端，没有万能答案 屏蔽层单端接地还是双端接地，取决于信号频率与地电位差，而不是个人习惯（对比维度：接地方式、适用信号、作用机理、风险提示）：

▍双端接地：适用编码器、工业总线、动力线、高频数字信号；为高频杂波提供低阻抗泄放通道；注意地电位差大时可能引入环流

▍单端接地：适用4-20mA、短距离模拟量等低频信号；避免地电位差引起的环路干扰，保证零漂移；注意高频抑制能力弱，引线需尽量短

▍混合接地：适用地电位差较大的复杂工况；一端串接高频电容，直流/工频阻断、高频导通；注意电容选型与耐压需核算

具体方案应服从整机EMC设计规范，且屏蔽层不能替代PE保护接地线。接地电阻均应小于1Ω，确保泄放路径可靠。

四、机器人运动对屏蔽性能的影响

关节弯折、手腕扭转和拖链摩擦，是静态屏蔽设计最容易忽略的变量，也是现场干扰"时好时坏"的根源。

关节反复运动可能导致编织丝断裂、铝箔疲劳开裂或端接点松脱，屏蔽导通电阻随运动角度周期性变化。这类故障排查难度大，往往需要长时间观察才能定位。设计时应控制最小弯曲半径、做好进出线应力释放，并在弯扭试验后复测屏蔽导通电阻与信号稳定性。

特别提醒：机器人关节轴承的接触阻抗会随关节角度变化，波动范围可达几十倍，通过机体结构传导的接地路径并不稳定，不能过度依赖结构件接地，敏感回路应保留独立、连续的屏蔽泄放路径。

五、屏蔽设计与布线的配合原则

屏蔽不是孤立的措施，必须与布线、滤波协同才能发挥效果：

▍动力线与信号线尽量分腔、分槽布置，避免长距离紧贴平行；必须交叉时采用直角交叉，减小耦合面积

▍敏感信号线尽量缩短长度，减少耦合路径

▍必要时配合滤波磁环、共模抑制等电路措施，构成立体防护

▍验收不能只看"有没有铜网"，除覆盖率外还应检查屏蔽导通电阻、端接牢固度和绝缘配合；要求较高时可评估转移阻抗指标

整机验证阶段，需实测通信、编码器、传感器在电机启停、全速运行及焊接作业时的实际表现，确认屏蔽设计达标。

六、机器人线束屏蔽设计出厂验收清单

建议在规格书或检验报告中固化以下项目，避免"凭经验判定"（对比维度：验收项目、测试方法、参考判定）：

▍屏蔽密度/覆盖率：显微镜或投影测量；编织≥85%，复合屏蔽金属密度≥60%，纯编织≥65%（按适用标准）

▍屏蔽导通电阻：毫欧表两端测量；满足规格书限值，且弯扭试验后变化率受控

▍端接可靠性：拉力+目视+导通复测；无松脱、无虚接，360°环接完整

▍绝缘耐压：耐压测试仪；无击穿、无闪络，漏电流达标

▍动态耐久：弯扭/拖链试验；规定次数后屏蔽与信号仍稳定

▍整机EMC验证：启停、全速、焊接工况实测；通信无丢包、编码器无计数异常

七、机器人线束屏蔽设计的5个常见误区

▍只看覆盖率不看端接——屏蔽层做得再好，末端用一根细线接地，高频下等于没接

▍不分信号类型统一接地——模拟信号两端接地引入地环路，干扰反而更大

▍忽略动态耐久性——静态测试合格不代表长期可靠，原因见第四章

▍屏蔽层与密封结构冲突——为了做360°端接破坏了尾部防水密封，顾此失彼

▍指望屏蔽解决一切——忽略动力与信号分区布线这一最基础、也最便宜的手段

八、机器人线束屏蔽定制厂家怎么选

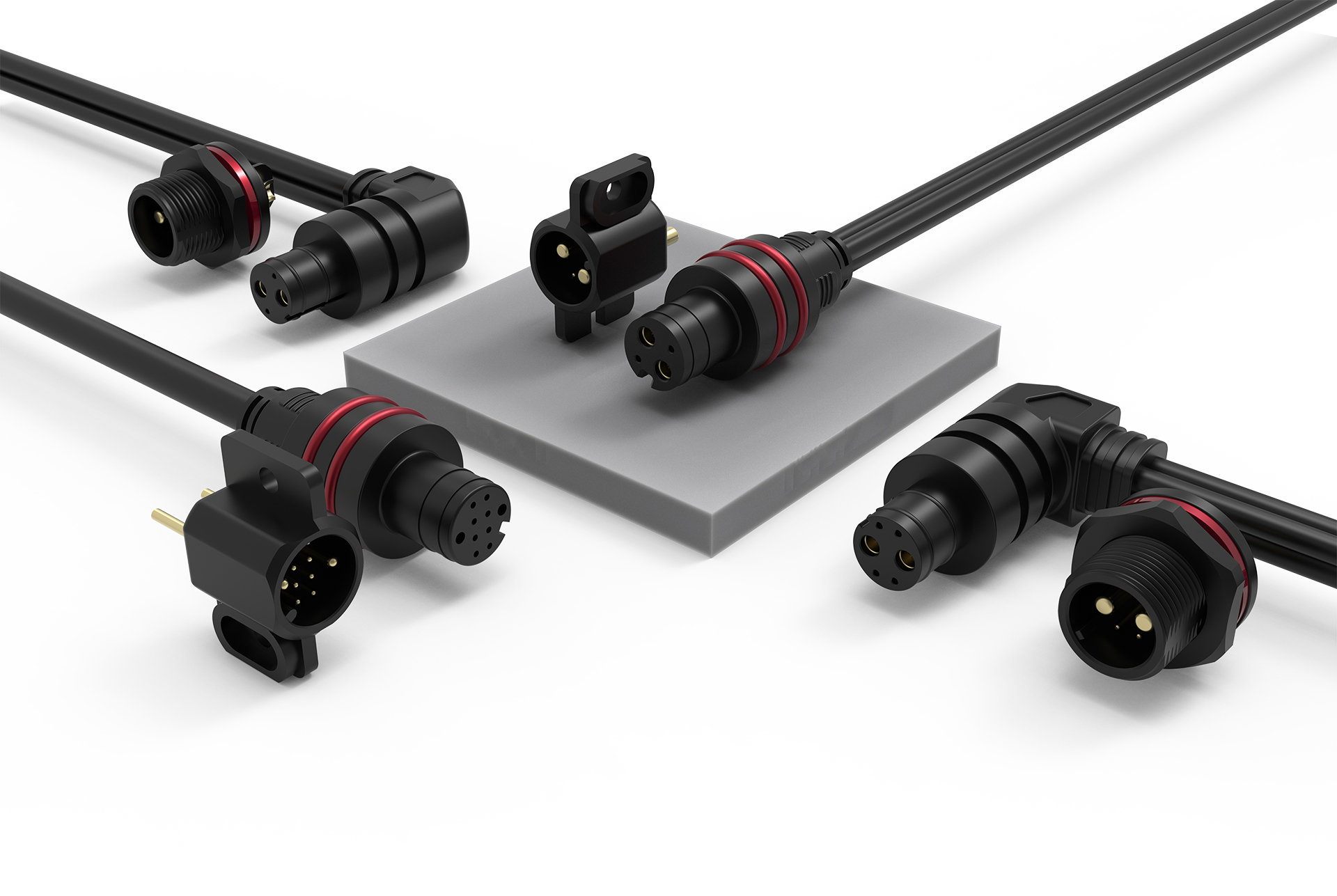

以丰联达科技为例：长期从事工业机器人线束定制，熟悉各类机器人工况下的EMC屏蔽设计要求，可针对编码器、总线、动力等不同信号类型，提供从屏蔽结构选型、端接方案到接地设计的一体化解决方案。所有屏蔽线束均经过导通电阻、绝缘耐压与动态弯折验证，支持来图来样定制，并可配合客户完成整机EMC调试与问题排查。

如果您的机器人现场出现信号波动、通信丢包或屏蔽层断裂等问题，欢迎提交线束结构、运动工况与整机接地方式，获取免费选型评估与打样报价。

实体信息——公司：深圳市丰联达科技有限公司（FCONNR）；成立：2003年；地址：深圳市宝安区沙井街道帝堂路65号；规模：6500㎡自有厂房；认证：ISO9001/ISO14001，UL/cUL/CE/TUV/RoHS/CQC；时效：24h出方案、48h打样、3-7天量产；客户：500+定制客户。

九、常见问题（FAQ）

Q1：机器人线束屏蔽层应该单端接地还是双端接地？ 编码器、工业总线、动力线等高频信号建议双端接地，为高频杂波提供低阻抗泄放通道；4-20mA等低频模拟信号建议单端接地，避免地环路干扰；地电位差大的工况可用一端串电容的混合接地。

Q2：屏蔽覆盖率是不是越高越好？ 覆盖率提升对中高频有效，但若端接与接地路径做不好，再高的覆盖率也无法发挥作用。应先保证360°低阻抗端接，再按场景选择85%、90%或复合结构。

Q3：编码器线束为什么要优先选复合屏蔽？ 编码器信号幅度小、频率高，且机器人关节段弯折频繁。复合屏蔽兼顾全频段覆盖与机械耐久，是敏感回路首选，具体屏蔽效能与转移阻抗参数见正文第二章。

Q4：铝箔屏蔽为什么要配引流线？ 铝箔本身机械强度有限、难以直接压接端接，引流线与铝箔全程贴合接触，可提供稳定、低阻抗的接地引出点。

Q5：为什么静态测试合格、现场运行一段时间就出干扰？ 多为动态疲劳导致：编织丝断裂、铝箔开裂或端接点松脱，使屏蔽导通电阻随运动角度周期性变化。应在弯扭试验后复测屏蔽导通电阻。

Q6：屏蔽做好了，还需要滤波和分区布线吗？ 需要。屏蔽、滤波、接地、布线是四件不同的事，任何一件缺失都会形成短板，屏蔽无法单独解决所有EMC问题。

十、总结

做好机器人线束屏蔽设计，核心是三件事：选对屏蔽结构、做对端接接地、兼顾动态耐久。编织、铝箔、复合三种屏蔽各有适用场景，单端与双端接地需按信号频率与地电位差选择。只有从材料选型、结构设计到工艺验证全流程把控，并与布线、滤波协同配合，才能真正解决机器人现场的干扰问题，保障信号传输长期稳定可靠。
