线束定制流程是什么？从图纸到量产的6个步骤详解

发布时间：2026/10/05

线束定制的标准流程是 6 步：需求沟通 → 图纸评审 → 打样 → 测试验证 → 小批量试产 → 批量交付。在资料齐全、无需新增开模的前提下，常规项目打样 3–7 天，小批量至量产 7–15 天；整机布线类的机器人线束因涉及运动验证，通常延长至 20 天以上。

真正决定交期长短的，往往不是厂家产能，而是第一步的需求资料给得全不全。下面按顺序拆解每一步：你需要准备什么、厂家在做什么、哪里最容易卡壳。

6 步流程速览

① 需求沟通——你提供环境、电气、结构信息；厂家做可行性评估与选型建议；

② 图纸评审——你确认工程图纸；厂家做 DFM 可制造性分析；交付双方签认的图纸。

③ 打样——你确认样线数量；厂家备料、压接、组装；交付 1–5 条样品。

④ 测试验证——你装机试用并反馈；厂家执行导通、拉力、耐压测试；交付测试报告。

⑤ 小批量试产——你在产线试装；厂家固化工装夹具与工艺文件；交付 10–50 条试产批。

⑥ 批量交付——你验收；厂家做一致性管控与抽检；交付批量货及合格证。

一、第 1 步：需求沟通——决定交期的其实是这张清单

很多客户一上来就问"100 根多少钱"，但图纸没有、电流不说、环境不提，这样报出来的价基本不准，后期反复改反而更贵。

厂家真正需要的是四项基础信息：

使用环境：室内还是户外、是否防水、温度范围、有无油污或紫外线。它决定护套材质与防护等级。
电气参数：电压、电流、信号类型。它决定线径与屏蔽方式。
芯数与线径：几芯、每芯多大。它决定连接器孔位与端子规格。
接线方式：两端器件型号、焊接 / 压接 / 注塑成型。它决定端子选型与成型工艺。

如果是机器人线束或运动部件线束，还要额外提供：机型型号、运动轨迹与弯折频率、最小弯曲半径、接口图、各分支长度清单。原因很直接——机械臂末端线束每天弯折上万次，不弄清运动工况，厂家就无法判断该用高柔性拖链电缆还是普通 RV 线，两者的实际寿命可能相差十倍。

二、第 2 步：图纸评审与打样——厂家这几天在做什么

资料齐备后，正规厂家会做一次 DFM（可制造性分析），重点挑三类问题：

端子压接截面是否与线径匹配——压接不良是后期发热、脱落的主因。
线径与连接器孔位是否匹配——线太粗插不进，太细压不紧。
分支点与长度公差是否合理——分支位置偏移会导致装配时拉扯受力。

评审后出具工程图纸，双方确认再开样。这里提醒一句：如果有厂家跳过评审直接说"明天就能打样"，反而要留个心眼——未经评审的样品，在批量阶段出问题的概率明显更高。

三、第 3 步：打样选型——连接器选错，工艺再好也白搭

选型按使用场景走，而不是按库存走：

电源回路：选带螺纹锁紧结构的电源连接器，抗振动、防松脱。

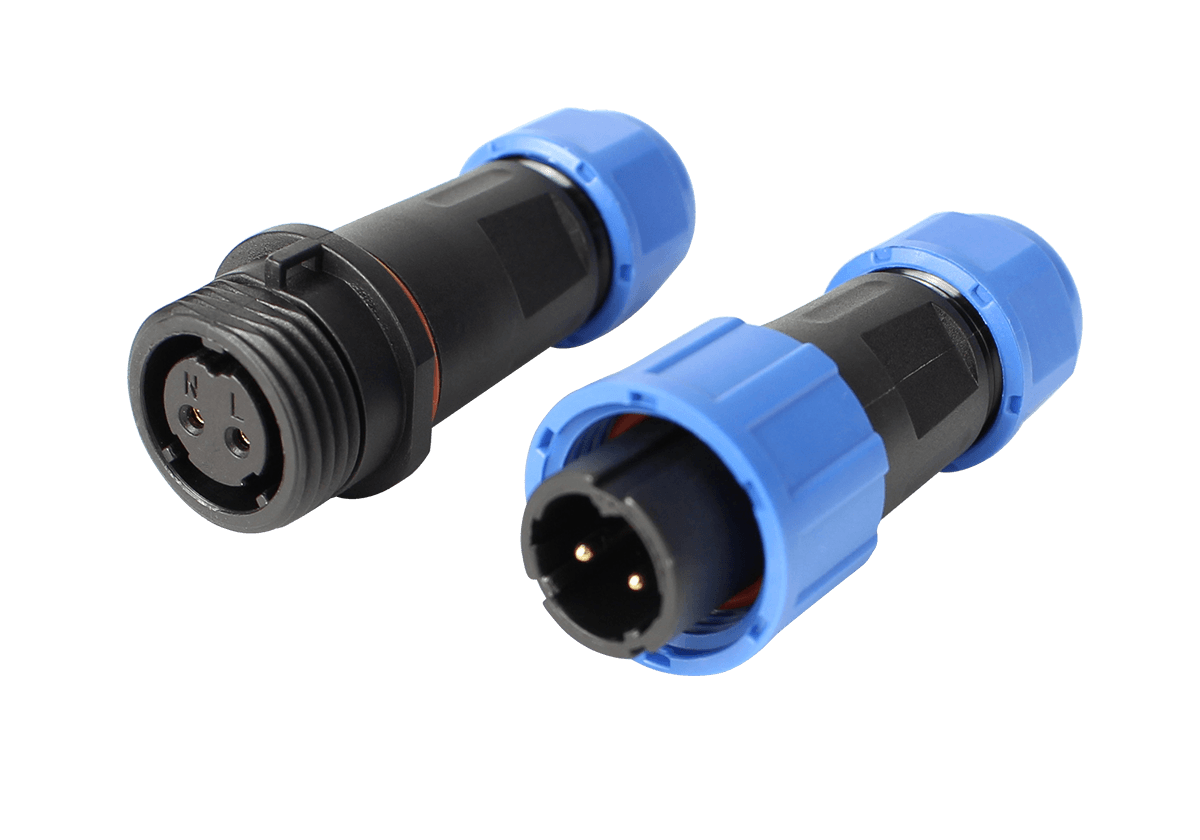

户外或潮湿环境：选防护等级 IP67 及以上的防水连接器，并核对线缆外径与密封圈是否匹配。
信号传输：按信号类型区分——模拟量与编码器用对绞屏蔽线，总线（CAN / RS485）用特性阻抗匹配的屏蔽双绞线，高频场合需额外考虑屏蔽层覆盖率与接地方式。

补充说明：常规电源可选 FA 系列螺纹锁紧连接器，潮湿环境换用 FM 系列防水款；具体以额定电流、防护等级、插拔寿命三项参数为准。

四、第 4 步：测试验证——省掉这步，量产就是开盲盒

样品到手不要直接装机，至少完成三项测试：

导通测试：100% 全检，排查断路、短路、错位。
拉力测试：验证端子压接强度，参照 UL 486A 或 GB/T 相应条款执行，拉力值随线径变化。
耐压与绝缘测试：常见做法为 AC 1500V / 1min 耐压、绝缘电阻 ≥100MΩ，具体以规格书为准。

正规厂家会随货附测试报告。见过不少客户为省两三天跳过小批量直接量产，装机后才发现信号干扰或长度差了半公分，整批返工——试产这一轮，本质是花小钱买保险。

五、第 5 步：小批量试产——验证的是工艺，不是样品

打样做得出来，不代表第 500 根和第一根一样。小批量试产要验证三件事：走线是否顺畅、装配有无干涉、工装夹具能否保证一致性。试产通过后，工艺文件（压接高度、扭力值、检验标准）才算真正固化。

六、第 6 步：批量交付——一致性靠文件，不靠老师傅

量产稳定性靠的是工艺文件 + 工装夹具 + 抽检记录，不是靠熟练工的手感。小作坊手工做 50 根没问题，5000 根的批次一致性就难说了。下单前去车间看一眼：有没有压接高度管控、有没有首件确认、有没有过程抽检，答案基本就清楚了。

七、4 个最常见的踩坑

图纸不全就要报价：缺电流参数，厂家只能按经验估，量产时要么超规格浪费成本，要么欠规格埋隐患。
长度卡得太死：按走线路径估算后预留 5%–8% 余量是行业惯例（运动段与弯折处需另加），卡到毫米级，装配时走线稍偏就插不上。
只看单价不看一致性：单价低往往意味着省掉了工装和全检，批量越大风险越高。
忽略认证与环境错配：出口或整机配套常要求 UL / ROHS / REACH 等认证；室内规格用到户外，防护等级不够，故障往往在半年后集中爆发。

丰联达线束定制厂家

八、常见问题（FAQ）

Q：只有效果图或样品实物，没有图纸能做吗？

可以。多数厂家支持来样测绘、来图加工，由工程部门还原成接线图后再打样确认。

Q：线束定制有起订量吗？

非标定制通常 1 条起打样，小批量试产一般在 10–50 条；起订量主要取决于连接器的最小采购批量。

Q：为什么报不出价？

因为线束是"一单一价"：线材长度、芯数、端子型号、连接器品牌、防护工艺、认证要求都会影响成本。缺任一项，报价就只能靠估。

线束定制本质上是"需求表达 + 厂家工艺"两件事。流程不复杂，6 个步骤环环相扣，最容易出问题的永远在第一步需求和第四步测试这两头——资料给全、测试做足，交期和品质都不会失控。

我们丰联达做非标线束加工23年，支持来图来样定制、小批量打样。如果你还拿不准需求，建议先对照文中的《线束定制需求资料清单》整理四项基础信息（使用环境、电压电流、芯数、接线方式）发过来——比直接要一份报价单有用得多。
